ترانسمیتر فشار O10 ویکا WIKA
WIKA General Purpose Pressure Transmitter, Type O-10
ترانسمیتر فشار O10 ویکا WIKA چه مشخصاتی دارد و قبل از خرید باید چه نکاتی را بررسی کنیم؟
ترانسمیتر فشار O10 ویکا WIKA یک سنسور فشار OEM برای کاربردهای صنعتی، هیدرولیک، پنوماتیک، پمپ و کمپرسور است که با رنج‌ها، خروجی‌ها و اتصالات متنوع عرضه می‌شود. برای انتخاب ترانسمیتر فشار O10 ویکا WIKA باید رنج فشار، نوع خروجی، اتصال فرآیندی، کانکتور، شرایط محیطی، اصالت کالا و کد سفارش دقیق بررسی شود؛ انتخاب صحیح کانفیگ، ریسک خطای نصب و سفارش اشتباه را کاهش می‌دهد.
| Product Type: Pressure Transmitter | نوع محصول: ترانسمیتر فشار |
|---|---|
| Manufacturer: WIKA | شرکت سازنده: ویکا - آلمان |
| Product Family: Models O-10 | مدل: O-10 |
تامین تخصصی ترانسمیتر فشار O10 ویکا WIKA
با گارانتی اصالت و مشاوره فنی رایگان
نمایش سه بعدی محصول:
[3d_viewer id="2214"]
برگشت پول 100%
پشتیبانی 24 ساعته
پرداخت آسان
خرید مطمئن
پست پیشتاز
ضمانت کیفیت کالا
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
- مدارک اصالت کالا O10
-
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
- شرایط گارانتی O10
-
به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
اینفوگرافیک ترانسمیتر فشار O10

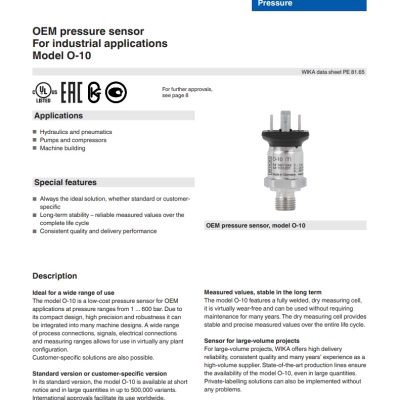

دانلود کاتالوگ پرشر A10 Wika
مشخصات فنی ترانسمیتر فشار O10 wika
اطلاعات فنی طبق استاندارد دیتا شیت: PE 81.65
متریال قطعات و بدنه: Stainless Steel 316L و 13-8 PH
دقت اندازه گیری: Non-linearity: ≤ ±0.5% فول اسکیل (Span)
واحد اندازه گیری: بار (Bar)
نوع سنجش فشار : گیج؛ رنج‌های Vacuum و Compound نیز قابل ارائه است
محدوده اندازه گیری: 0 … 1 تا 0 … 600 بار
اتصال کانکشن: G 1/4 A روپیچ (نری) طبق DIN EN ISO 1179-2
آب بندی: NBR
محدوده دمای کارکرد: -30 … +100 °C
سیگنال خروجی: 4 … 20 mA, 2-wire
تغذیه برق: 8 … 30 V DC
نوع کانکشن برق: مستطیلی
تاییده شده: EU Declaration of Conformity، EAC؛ تأییدیه UL برای آمریکا و کانادا به‌صورت Optional
نوع بسته بندی: جعبه تاشو
متریال قطعات و بدنه: Stainless Steel 316L و 13-8 PH
دقت اندازه گیری: Non-linearity: ≤ ±0.5% فول اسکیل (Span)
واحد اندازه گیری: بار (Bar)
نوع سنجش فشار : گیج؛ رنج‌های Vacuum و Compound نیز قابل ارائه است
محدوده اندازه گیری: 0 … 1 تا 0 … 600 بار
اتصال کانکشن: G 1/4 A روپیچ (نری) طبق DIN EN ISO 1179-2
آب بندی: NBR
محدوده دمای کارکرد: -30 … +100 °C
سیگنال خروجی: 4 … 20 mA, 2-wire
تغذیه برق: 8 … 30 V DC
نوع کانکشن برق: مستطیلی
تاییده شده: EU Declaration of Conformity، EAC؛ تأییدیه UL برای آمریکا و کانادا به‌صورت Optional
نوع بسته بندی: جعبه تاشو
O10 Wika Details
Pressure transmitter Model O-10
Specifications according to data sheet: PE 81.65
Wetted parts and case material: Stainless steel 316L and 13-8 PH
Non-linearity: ≤ 0.5% BFSL
Unit: bar
Pressure type: Gauge pressure
Measuring range: 0 … 1 to 0 … 600 bar g
Process connection: G 1/4 A DIN EN ISO 1179-2
Sealing: NBR
Permissible medium temperature: 30 … +100 °C
Output signal: 4 … 20 mA, 2-wire
Power supply: 8…30 V DC
Electrical connection: Rectangular valve connector, DIN EN 175301-803 A
Approvals: EU Declaration of Conformity, EAC; UL optional for USA and Canada
Type of packaging: Multiple packaging, up to 50 pieces
Specifications according to data sheet: PE 81.65
Wetted parts and case material: Stainless steel 316L and 13-8 PH
Non-linearity: ≤ 0.5% BFSL
Unit: bar
Pressure type: Gauge pressure
Measuring range: 0 … 1 to 0 … 600 bar g
Process connection: G 1/4 A DIN EN ISO 1179-2
Sealing: NBR
Permissible medium temperature: 30 … +100 °C
Output signal: 4 … 20 mA, 2-wire
Power supply: 8…30 V DC
Electrical connection: Rectangular valve connector, DIN EN 175301-803 A
Approvals: EU Declaration of Conformity, EAC; UL optional for USA and Canada
Type of packaging: Multiple packaging, up to 50 pieces
ویژگی‌های پرشر ترانسمیتر WIKA O-10
- محدوده اندازه‌گیری فشار از 1 تا 600 بار
- دقت / Non-linearity: ≤ 0.5% BFSL
- دارای خروجی‌های 4 … 20 mA، DC 0 … 10 V، DC 0 … 5 V، DC 1 … 5 V و 0.5 … 4.5 V Ratiometric
- کانکشن پروسه G ¼ A DIN EN ISO 1179-2، ¼ NPT و سایر اتصالات قابل سفارش
مزایا ترانسمیتر فشار O10 ویکا چیست و چه زمانی انتخاب آن منطقی است؟
1. انعطاف بالا برای استانداردسازی ماشین‌های OEM:
WIKA O-10 با خروجی‌های 4–20 mA، 0–10 V، 0–5 V، 1–5 V و 0.5–4.5 V و چندین اتصال مکانیکی و الکتریکی عرضه می‌شود؛ بنابراین یک سازنده ماشین می‌تواند خانواده‌ای از تجهیزات را با یک Platform اصلی ولی Configurationهای متفاوت پوشش دهد.
2. اتصال مستقیم به معماری‌های متداول کنترل صنعتی:
وجود خروجی‌های استاندارد آنالوگ باعث می‌شود O-10 در بسیاری از PLCها و کنترلرهای OEM بدون Gateway یا پروتکل ارتباطی اختصاصی قابل استفاده باشد. این ویژگی برای ماشین‌هایی که طراحی ساده و قابل نگهداری می‌خواهند ارزشمند است.
3. انتخاب‌های متنوع مکانیکی بدون وابستگی به یک استاندارد رزوه:
گزینه‌هایی مانند ¼ NPT، ⅛ NPT، G¼، G¼ Female و 7/16-20 UNF باعث می‌شوند در بسیاری از Manifoldها، Hydraulic Blocks و تجهیزات OEM بتوان Configuration نزدیک‌تری به طراحی اصلی انتخاب کرد.
4. مناسب برای تیراژ OEM و Private Label:
WIKA این مدل را صراحتاً برای OEM معرفی می‌کند و امکان درج لوگو و Model Number اختصاصی مشتری را نیز بیان کرده است؛ ویژگی‌ای که برای ماشین‌سازان و تولیدکنندگان سری‌کاری اهمیت بیشتری از مصرف‌کننده تک‌قطعه دارد.
معایب ترانسمیتر فشار O10 ویکا چیست و چه زمانی انتخاب آن منطقی است؟
1. نمایشگر محلی و IO-Link ندارد:
O-10 یک Transmitter آنالوگ کلاسیک است. اگر تکنسین نیاز دارد Pressure Value را روی خود سنسور ببیند، Setpoint تنظیم کند یا Diagnostic Data را از IO-Link دریافت کند، مدل‌هایی مانند ifm PN یا SICK PBS plus کلاس متفاوتی از امکانات ارائه می‌دهند.
2. Configuration زیاد، احتمال سفارش اشتباه را بالا می‌برد:
تنوع Range، Signal، Thread و Connector مزیت است، اما اگر RFQ فقط با عبارت «WIKA O-10» ارسال شود، ممکن است Quote از نظر الکتریکی یا مکانیکی با تجهیز موردنیاز یکی نباشد. بنابراین Article/Configuration باید قبل از سفارش Freeze شود.
3. برای هر پروژه‌ای الزاماً بهترین کلاس محصول نیست:
اگر فشارهای ضربه‌ای شدید، Cavitation، نیاز به Display، Switching Output، IO-Link یا Rangeهای بسیار خاص دارید، باید O-10 را در کنار مدل‌های تخصصی‌تر مقایسه کنید؛ برای مثال Danfoss MBS 3050 دارای Pulse Snubber داخلی برای Pressure Peak و Liquid Hammer است.
چطور ترانسمیتر فشار WIKA O-10 مناسب پروژه را قدم‌به‌قدم انتخاب کنیم تا بعد از خرید به Adapter یا تغییر PLC نیاز نداشته باشیم؟
1. ابتدا نقطه کاری واقعی فرآیند را تعریف کنید.
فشار عادی، حداقل، حداکثر و Peakهای احتمالی را از داده واقعی سیستم استخراج کنید. Range را فقط بر اساس عدد روی Pump یا Compressor انتخاب نکنید. هدف این است که سنسور در ناحیه مفید Range کار کند و در عین حال Margin کافی برای شرایط گذرا وجود داشته باشد.
2. Pressure Type را قبل از Range مشخص کنید.
تعیین کنید سیستم به Gauge، Absolute یا Compound/Vacuum Measurement نیاز دارد. این انتخاب باید از P&ID یا فلسفه کنترل پروژه استخراج شود؛ زیرا یک Range عددی مشابه با Reference Pressure متفاوت، یک اندازه‌گیری متفاوت ایجاد می‌کند.
3. Signal را بر اساس ورودی واقعی PLC انتخاب کنید.
اگر AI Card برای 4–20 mA طراحی شده، انتخاب نسخه Voltage فقط به‌دلیل موجودی یا قیمت پایین‌تر منطقی نیست. O-10 چندین خروجی آنالوگ ارائه می‌کند و همین انعطاف باید برای تطابق با Control Architecture استفاده شود، نه ایجاد تغییر در آن.
4. Process Connection را با نقشه مکانیکی تطبیق دهید.
G¼، ¼ NPT یا UNF فقط نام‌های متفاوت برای یک اتصال نیستند. Thread Standard، روش Sealing و فضای نصب باید با تجهیز مقصد تطابق داشته باشند. قبل از سفارش بهتر است نقشه Mechanical Connection یا کد اتصال تجهیز قبلی کنترل شود.
5. Electrical Connection را بر اساس سرویس و تعمیرات انتخاب کنید.
M12 برای تعویض سریع و ماشین‌آلات مدرن مناسب است؛ DIN در بسیاری از سیستم‌های صنعتی رایج است و Cable Outlet تعداد Connection Pointها را کاهش می‌دهد. WIKA هر سه گروه را در خانواده O-10 ارائه می‌کند.
6. شرایط محیطی را با خود Configuration مقایسه کنید.
رطوبت، Temperature، Vibration، شست‌وشو، Outdoor/Indoor بودن و Pressure Pulsation را پیش از خرید بررسی کنید. اگر سیستم Hydraulic Shock شدید دارد، مقایسه با سنسوری دارای Snubber یا راهکار Damping مستقل ضروری است.
7. در پایان RFQ را به یک Specification قابل ردیابی تبدیل کنید.
درخواست قیمت نهایی بهتر است حداقل شامل Model، Pressure Range، Pressure Type، Output، Supply Voltage، Process Connection، Electrical Connection و Approval موردنیاز باشد. سپس Quote فروشنده با همین اطلاعات تأیید شود؛ نه صرفاً با عبارت «O-10 WIKA».
WIKA O-10 در مقایسه با 7 ترانسمیتر فشار از WIKA، Danfoss، ifm و SICK چه تفاوتی دارد و کدام کلاس برای پروژه شما مناسب‌تر است؟
| برند / مدل | کلاس و کاربرد شاخص | محدوده و خروجی شاخص | نقطه تمایز در تصمیم خرید | چه زمانی بررسی شود؟ |
|---|---|---|---|---|
| WIKA O-10 | OEM Pressure Transmitter برای هیدرولیک، پنوماتیک، پمپ، کمپرسور و Machine Control | بازار آمریکا: حدود 100 تا 8000 psi؛ 4–20 mA و چندین خروجی Voltage/Ratiometric | تنوع بالای Connection/Signal، قابلیت OEM و Private Label | وقتی طراحی ماشین به سنسور آنالوگ جمع‌وجور و Configurationهای متنوع نیاز دارد. |
| WIKA A-10 | General Industrial Pressure Transmitter | حدود 0…0.05 تا 0…1000 bar؛ 4–20 mA، 0–10 V، 0–5 V و دیگر خروجی‌ها | Range وسیع‌تر، گزینه Non-linearity 0.25% یا 0.5% و Certificate تست | وقتی کاربرد عمومی صنعتی و Rangeهای بسیار پایین یا بالا نسبت به O-10 مطرح است. |
| Danfoss MBS 3000 | Industrial/Hydraulic Pressure Transmitter | حدود 0…1 تا 0…600 bar؛ Current، Voltage و Ratiometric | بدنه مقاوم، Stainless Steel و تمرکز بر محیط‌های صنعتی سخت | برای هیدرولیک و ماشین‌آلاتی که Robustness محیطی اولویت بالایی دارد. |
| Danfoss MBS 3050 | Heavy-duty Hydraulic Transmitter | تا حدود 600 bar با خروجی‌های استاندارد | Pulse Snubber داخلی برای Cavitation، Liquid Hammer و Pressure Peaks | وقتی پیک‌های فشار و ضربه هیدرولیکی بخش طبیعی فرآیند هستند. |
| ifm PT | Compact Blind Pressure Transmitter | خانواده صنعتی تا حدود 5000 psi؛ 4–20 mA / 0–10 V؛ در برخی نسخه‌ها Response کمتر از 1 ms | ابعاد کوچک، پاسخ سریع، مقاومت بالا در برابر Shock/Vibration، IP67/IP69K در خانواده | وقتی فضای کم، Washdown یا پاسخ سریع‌تر اهمیت دارد. |
| ifm PN | Smart Pressure Sensor / Switch / Transmitter | تا حدود 8700 psi بسته به خانواده؛ Analog + Switching + IO-Link | Display، Status LED، IO-Link و خروجی‌های قابل تنظیم | وقتی Pressure Measurement باید هم‌زمان وارد Automation/Diagnostic Architecture شود. |
| SICK PET | Compact OEM Pressure Transmitter | 0…6 تا 0…600 bar؛ 4–20 mA و چند خروجی Voltage؛ M12/DIN | طراحی مخصوص OEM، بدنه جمع‌وجور، نسخه‌های متعدد و IP67 با M12 | یکی از نزدیک‌ترین کلاس‌های رقیب برای مقایسه مستقیم با O-10 در ماشین‌سازی OEM. |
| SICK PBT | Universal Industrial Pressure Transmitter | از رنج‌های بسیار پایین تا حدود 1000 bar؛ 4–20 mA و چند خروجی ولتاژی | بازه انتخاب وسیع، Gauge/Absolute/Compound و Connectionهای فراوان | وقتی انعطاف Range و Process Connection از اولویت‌های اصلی پروژه است. |
مقایسه مهندسی برندهای آمریکایی، اروپایی و ژاپنی ترانسمیتر فشار؛ WIKA O-10 در کجای این بازار قرار می‌گیرد؟
| منطقه | برند / کشور | مدل شاخص | فلسفه مهندسی غالب | دقت / پایداری شاخص | ارتباط و Diagnostics | Safety / محیط صنعتی | مناسب‌تر برای |
|---|---|---|---|---|---|---|---|
| آمریکا | Emerson Rosemount – USA | Rosemount 3051 | تمرکز بر Process Measurement، Diagnostics و Asset Management | Reference Accuracy تا حدود ±0.04%، پایداری نصب‌شده تا 10 سال، Rangedown تا 150:1 | 4–20 mA HART، WirelessHART، FOUNDATION Fieldbus، PROFIBUS؛ Loop Integrity و Plugged Impulse Line Diagnostics | SIL 2/3 و قابلیت‌های گسترده برای صنایع فرایندی | نفت، گاز، پتروشیمی، پالایشگاه و واحدهایی که Diagnostics پیشرفته اهمیت دارد. |
| Honeywell – USA | SmartLine ST700 | Smart Transmitter با تأکید بر Integration با DCS و Maintenance | در برخی مدل‌ها Accuracy استاندارد حدود ±0.055% و گزینه تا ±0.04% | 4–20 mA HART 7، Honeywell DE و FOUNDATION Fieldbus، Diagnostics داخلی | SIL 2/3، NAMUR NE43 و Approvalهای متعدد ATEX/IECEx/FM/CSA | Process Plantهایی که Honeywell DCS یا معماری Smart Instrumentation دارند. | |
| اروپا | WIKA – Germany | O-10 | طراحی OEM، ساده، اقتصادی و Configurable برای ماشین‌سازی | Non-linearity تا ≤ ±0.5%؛ Rangeهای متعدد متناسب با بازار | خروجی‌های آنالوگ 4–20 mA، 0–10 V، 0–5 V، 1–5 V و Ratiometric؛ بدون Diagnostics پیچیده Smart Transmitter | Connectionهای مختلف صنعتی؛ تمرکز بیشتر بر OEM عمومی تا SIS/Advanced Diagnostics | ماشین‌سازی، هیدرولیک، پنوماتیک، پمپ، کمپرسور و تولید سری OEM. |
| Siemens – Germany | SITRANS P320 / P420 | Digitalization، Safety و Integration با Automation Architecture | Range حدود 10 mbar تا 700 bar؛ Stability تا ≤0.125% در 5 سال | HART، PROFIBUS PA، FOUNDATION Fieldbus و PROFINET روی Ethernet-APL؛ Diagnostics مطابق NAMUR NE107 | IEC 61508 برای SIL2/3؛ Remote Safety Handling | کارخانه‌های دیجیتال و پروژه‌هایی که Siemens PCS/PLC، Ethernet-APL و Safety Integration مهم است. | |
| Endress+Hauser – Switzerland | Cerabar PMP51B | Measurement + Digital Maintenance + Condition Monitoring | Accuracy استاندارد تا ±0.075% و Platinum تا ±0.055%؛ Range حدود 400 mbar تا 400 bar | 4–20 mA، HART، PROFINET Ethernet-APL و Bluetooth | SIL، ATEX، IECEx، NACE و گزینه‌های متعدد Process Certification | صنایع فرایندی، شیمیایی، نفت و گاز و پروژه‌هایی که Material/Certification و Maintenance دیجیتال مهم است. | |
| ژاپن | Yokogawa – Japan | EJA530E | پایداری بلندمدت، DPharp Digital Sensor و Reliability فرایندی | Accuracy حدود ±0.055% و گزینه HAC تا ±0.04%؛ Stability حدود ±0.1% URL در 10 سال | HART 5/7، BRAIN، FOUNDATION Fieldbus و PROFIBUS PA؛ نمایش Alarm Code روی Local Display | Functional Safety، Explosion Protection و مدارک گسترده پروژه‌ای | پالایشگاه، پتروشیمی، نیروگاه و واحدهای Continuous Process با اولویت Reliability. |
| Azbil – Japan | GTX60G / GTX71G | High Stability، Direct Mount و کاهش Maintenance | GTX60G تا حدود ±0.04% Accuracy، Zero Drift حدود ±0.1% در 10 سال و Response کمتر از 100 ms | 4–20 mA با HART یا SFN؛ نسخه‌های FOUNDATION Fieldbus نیز در خانواده GTX موجود است | SIL2، IP66/IP67 و Approvalهای FM/ATEX/IECEx و ... | پالایشگاه، پتروشیمی، نیروگاه و واحدهای Continuous Process با اولویت Reliability. |
