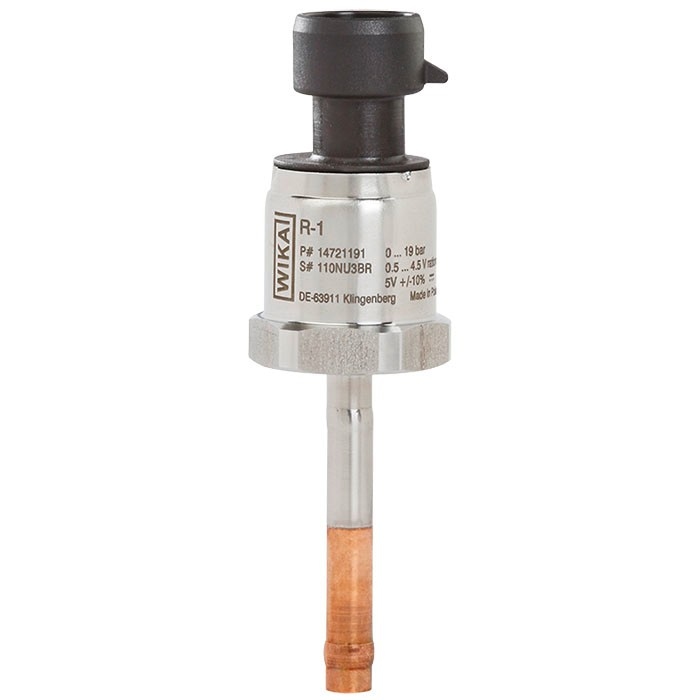

ترانسمیتر فشار WIKA R-1
WIKA General Purpose Pressure Transmitter, Type R-1
ترانسنیتر فشار R-1 چیست و قبل از خرید آن چه نکاتی را باید بدانیم؟
Pressure transmitter R-1 یک ترانسمیتر تخصصی برای سیستم‌های تبرید، HVAC و هیت‌پمپ است که انتخاب صحیح آن به محدوده فشار، خروجی، اتصال فرایندی و شرایط کاری بستگی دارد.
- این راهنما قیمت، خرید، مشخصات، کاربردها، مزایا، نصب، کالیبراسیون، عیب‌یابی و مقایسه برندها را پوشش می‌دهد.
- برای خرید Pressure transmitter R-1 باید Configuration پروژه با دیتاشیت و Order Code تطبیق داده شود.
| نوع محصول : ترانسمیتر فشار | Product Type: Pressure Transmitter |
|---|---|
| شرکت سازنده :ویکا - آلمان | Manufacturer: WIKA |
| مدل :A-10 | Product Family: Models A-10 |
تامین تخصصی ترانسمیتر فشار WIKA R-1
با گارانتی اصالت و مشاوره فنی رایگان
نمایش سه بعدی محصول:
[3d_viewer id="2214"]
برگشت پول 100%
پشتیبانی 24 ساعته
پرداخت آسان
خرید مطمئن
پست پیشتاز
ضمانت کیفیت کالا
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
- مدارک اصالت کالا R1
-
Certificate of Calibration
Certificate of origin
Certificate of conformity
Warranty card
- شرایط گارانتی R1
-
به منظور استفاده از خدمات ضمانت، ارائه برگه ضمانت و فاکتور فروش محصول الزامی می باشد، در غیر اینصورت دستگاه خارج از تعهدات ضمانت مورد خدمات پشتیبانی قرار خواهد گرفت.
ارائه تمامی خدمات، منوط به ارسال دستگاه در قالب جعبه بسته بندی استاندارد شرکت می باشد. بدیهی است هرگونه دخل و تصرف در جعبه بسته بندی، دستگاه را از گارانتی و خدمات پس از فروش خارج خواهد نمود.
در صورت مخدوش شدن شماره سریال مندرج بر روی قاب دستگاه و عدم امکان تطبیق میان شماره سریال دستگاه و برگه ضمانت، دستگاه خارج از تعهد ضمانت مورد خدمات پشتیبانی قرار خواهد گرد.
صدمات ناشی از حوادث طبیعی و غیر مترقبه، نوسانات برق، استفاده نادرست، ضربه فیزیکی، آتش سوزی و دست کاری توسط افراد غیر متخصص شامل این ضمانت نامه نمی باشد.
شرایط نگهداری دستگاه ( بازه دمایی و بازه رطوبتی) ، از سایت مرجع مطالعه و رعایت گردد در غیر این صورت دستگاه یا قطعه شامل گارانتی نمی گردد.
اینفوگرافیک ترانسمیتر فشار R-1
مشخصات فنی ترانسمیتر فشار R1 wika
اطلاعات فنی طبق استاندارد دیتا شیت: PE 81.45
متریال قطعات و بدنه: استنلس استیل
دقت اندازه گیری: ≤ ±0.5% BFSL
واحد اندازه گیری: بار (Bar)
نوع سنجش فشار : گیج / وکیوم / کامپاند
محدوده اندازه گیری: از 1- تا 160 بار، بسته به کانفیگ و نوع اتصال
اتصال کانکشن: اتصالات رزوه‌ای متنوع، Schrader و Blowpipe
آب بندی: طراحی بدون Elastomer Seal
محدوده دمای کارکرد: 40- تا 100+ درجه سانتی‌گراد
سیگنال خروجی: 4–20 mA، 1–5 V، 0–10 V، 0.5–4.5 V Ratiometric
تغذیه برق: بسته به نوع سیگنال خروجی
نوع کانکشن برق: M12، Metri-Pack Series 150 و Cable Outlet
تاییده شده: cULus / CRN به‌صورت اختیاری و وابسته به نسخه سفارش
نوع بسته بندی: جعبه تکی (Single Folding Box)
متریال قطعات و بدنه: استنلس استیل
دقت اندازه گیری: ≤ ±0.5% BFSL
واحد اندازه گیری: بار (Bar)
نوع سنجش فشار : گیج / وکیوم / کامپاند
محدوده اندازه گیری: از 1- تا 160 بار، بسته به کانفیگ و نوع اتصال
اتصال کانکشن: اتصالات رزوه‌ای متنوع، Schrader و Blowpipe
آب بندی: طراحی بدون Elastomer Seal
محدوده دمای کارکرد: 40- تا 100+ درجه سانتی‌گراد
سیگنال خروجی: 4–20 mA، 1–5 V، 0–10 V، 0.5–4.5 V Ratiometric
تغذیه برق: بسته به نوع سیگنال خروجی
نوع کانکشن برق: M12، Metri-Pack Series 150 و Cable Outlet
تاییده شده: cULus / CRN به‌صورت اختیاری و وابسته به نسخه سفارش
نوع بسته بندی: جعبه تکی (Single Folding Box)
R10 Wika Details
Pressure transmitter Model A-10
Specifications according to data sheet: PE 81.45
Wetted parts and case material: stainless steel
Non-linearity: ≤ ±0.5% BFSL
Unit: bar
Pressure type: gauge / vacuum / compound
Measuring range: -1 … 160 bar, depending on configuration and process connection
Process connection: various threaded connections, Schrader and blowpipe versions
Sealing: seal-free process-side design / no elastomer process seal
Permissible medium temperature: -40…+100 °C
Output signal: 4…20 mA, 1…5 V, 0…10 V, 0.5…4.5 V ratiometric
Power supply: depends on output signal version
Electrical connection: M12 connector, Metri-Pack Series 150 or cable outlet
Approvals: cULus / CRN optional, depending on version
Type of packaging: folding box single
Specifications according to data sheet: PE 81.45
Wetted parts and case material: stainless steel
Non-linearity: ≤ ±0.5% BFSL
Unit: bar
Pressure type: gauge / vacuum / compound
Measuring range: -1 … 160 bar, depending on configuration and process connection
Process connection: various threaded connections, Schrader and blowpipe versions
Sealing: seal-free process-side design / no elastomer process seal
Permissible medium temperature: -40…+100 °C
Output signal: 4…20 mA, 1…5 V, 0…10 V, 0.5…4.5 V ratiometric
Power supply: depends on output signal version
Electrical connection: M12 connector, Metri-Pack Series 150 or cable outlet
Approvals: cULus / CRN optional, depending on version
Type of packaging: folding box single
کاربردهای ترانسمیتر فشار WIKA R1
سیستم‌های تبرید صنعتی
سیستم‌های تهویه مطبوع و HVAC/R
هیت پمپ‌ها
کمپرسورها
کندانسورها
چیلرها
تجهیزات سرمایشی تجاری و صنعتی
سیستم‌های کنترل فشار مبرد
ماشین‌آلات و تجهیزات OEM سرمایشی
ویژگی‌های برتر ترانسمیتر WIKA R1
محدوده اندازه‌گیری فشار از 1- تا 160 بار، بسته به نوع کانفیگ و اتصال فرایندی
دقت عدم خطی بودن تا ±0.5% BFSL
دارای خروجی‌های 4 تا 20 میلی‌آمپر، 1 تا 5 ولت، 0 تا 10 ولت و 0.5 تا 4.5 ولت Ratiometric
کانکشن‌های فرایندی متنوع شامل اتصالات رزوه‌ای، Schrader و Blowpipe
اتصالات الکتریکی شامل M12، Metri-Pack Series 150 و Cable Outlet
طراحی Seal-Free در سمت فرایند و استفاده از Stainless Steel در قطعات در تماس با مبرد
محدوده دمای سیال کاری از 40- تا 100+ درجه سانتی‌گراد
مناسب برای سیستم‌های تبرید، HVAC/R، هیت‌پمپ، کمپرسور و کندانسور
آیا WIKA R-1 واقعاً انتخاب خوبی است؟ مزایا که قبل از خرید باید بدانید
1- محصولی تخصصی برای HVAC/R است، نه یک Pressure Transmitter عمومی:
WIKA مدل R-1 را مشخصاً برای refrigeration، air-conditioning و heat-pump applications توسعه داده است. این تمرکز کاربردی باعث می‌شود طراحی آن با شرایط واقعی مدارهای تبرید هم‌راستاتر از بسیاری از ترانسمیترهای عمومی باشد.
2- معماری Wetted Side ساده و مقاوم دارد:
Measuring Cell جوش‌داده‌شده و حذف Elastomer Seal در سمت فرایند، تعداد نقاط بالقوه ناسازگاری با مبرد یا نشتی را کاهش می‌دهد. قطعات در تماس با مبرد نیز از Stainless Steel ساخته شده‌اند.
3- برای معماری‌های کنترلی مختلف انعطاف بیشتری ایجاد می‌کند:
خانواده R-1 با Configurationهای مختلف Signal و Electrical Connection عرضه می‌شود؛ بنابراین امکان هماهنگ کردن تجهیز با PLC، Controller یا OEM Electronics پروژه بیشتر است. البته هر Output به Supply و Wiring مناسب خودش نیاز دارد.
4- برای تولیدکنندگان OEM نیز جذاب است:
WIKA امکان Private Labelling و تولید در تیراژ را برای این خانواده مطرح می‌کند. این موضوع R-1 را علاوه بر Maintenance و Replacement، برای سازندگان چیلر، Heat Pump و تجهیزات سرمایشی نیز به گزینه‌ای قابل بررسی تبدیل می‌کند.
آیا WIKA R-1 واقعاً انتخاب خوبی است؟ محدویت هایی که قبل از خرید باید بدانید
1- R-1 یک انتخاب Universal برای تمام اندازه‌گیری‌های فشار نیست:
اگر کاربرد شما هیدرولیک، پنوماتیک، ماشین‌سازی یا Process عمومی است، محصولی مانند WIKA A-10 یا یک Transmitter صنعتی دیگر ممکن است تناسب بهتری داشته باشد. خود WIKA نیز A-10 را برای General Industrial Applications و R-1 را برای HVAC/R دسته‌بندی می‌کند.
2- عبارت «R-1» برای سفارش کافی نیست:
Range، Output، Supply، Process Connection و Electrical Connection باید در Order Documentation قفل شوند. دو R-1 ممکن است از نظر ظاهری شبیه باشند اما از نظر اتصال به سیستم کاملاً متفاوت باشند.
3- Pressure Measurement را با Safety Function اشتباه نگیرید:
خود دستورالعمل R-1 Intended Use و محدودیت‌های کاربرد را مشخص می‌کند. اگر پروژه نیازمند Safety Instrumented Function، Emergency Shutdown یا Protection مستقل است، معماری Safety باید جداگانه و مطابق الزامات پروژه طراحی شود.
چگونه WIKA R-1 مناسب پروژه را در ۶ قدم انتخاب کنیم بدون اینکه بعد از خرید غافلگیر شویم؟
1- اول مشخص کنید R-1 چه نقشی در سیستم دارد.
تعیین کنید فشار فقط برای Monitoring استفاده می‌شود یا وارد Compressor Control، Fan Control، Superheat Control یا BMS/PLC Logic خواهد شد. این تصمیم سطح اهمیت Signal، Response و Fault Handling را تعیین می‌کند.
2- نوع سیستم و Refrigerant را قبل از انتخاب Configuration ثبت کنید.
Refrigeration، Air Conditioning، Heat Pump و نوع مبرد باید مشخص باشند. R-1 برای HVAC/R طراحی شده است، اما سازگاری نهایی Configuration با شرایط پروژه و مبرد باید از اسناد جاری WIKA کنترل شود.
3- Range را بر اساس رفتار واقعی فشار انتخاب کنید، نه فقط فشار Normal.
Operating Pressure، Start-up Condition، Dynamic Changes و Overpressure Scenario را کنار هم قرار دهید. اتصال فرایندی نیز مهم است، زیرا در برخی Configurationهای R-1 حداکثر Range قابل ارائه به نوع Process Connection وابسته است.
4- Signal را با Controller و Power Architecture تطبیق دهید.
مشخص کنید ورودی سیستم 4–20 mA، Voltage یا Ratiometric است و سپس Supply، Wiring و Analog Input را کنترل کنید. انتخاب Output درست با Supply اشتباه هنوز یک Configuration اشتباه است.
5- Mechanical و Environmental Interface را قبل از سفارش تأیید کنید.
Thread، Schrader Interface، فضای نصب، Electrical Connector، IP requirement، مسیر کابل و شرایط محیطی را بررسی کنید. محصولی که روی کاغذ درست است ممکن است از نظر Mechanical Integration برای ماشین شما مناسب نباشد.
6- در پایان، Configuration را Freeze و با Quote تطبیق دهید.
Model Name به‌تنهایی کافی نیست. Item/Part Number، Range، Output، Supply، Process Connection، Electrical Connection و Documentation موردنیاز را در Purchase Specification ثبت کنید و پیش از صدور PO با پیشنهاد فروشنده تطبیق دهید.
WIKA R-1 در برابر Danfoss، Copeland و CAREL؛ کدام Pressure Transmitter برای HVAC/R انتخاب بهتری است؟
| برند / محصول | جایگاه اصلی | Signal / فناوری شاخص | نقطه قوت تصمیم‌ساز | برای چه پروژه‌ای جذاب‌تر است؟ | محدودیت یا نکته خرید |
|---|---|---|---|---|---|
| WIKA R-1 | Refrigeration، Heat Pump، Air Conditioning | چند Configuration شامل Current/Voltage/Ratiometric | طراحی تخصصی HVAC/R، Stainless Steel wetted parts، welded thin-film cell، بدون Elastomer Process Seal | OEM refrigeration، چیلر، Heat Pump و سیستم‌های سرمایشی | Configuration باید دقیقاً با Range، Signal و Connection پروژه تطبیق داده شود. |
| WIKA A-10 | General Industrial Pressure Measurement | 4–20 mA، 0–10 V، 0–5 V و گزینه‌های دیگر | Range بسیار گسترده؛ WIKA محدوده‌هایی از 0…0.05 تا 0…1,000 bar را اعلام می‌کند | ماشین‌سازی، Pumps، Compressors، Hydraulics/Pneumatics و کاربرد عمومی | رقیب کاربردی مستقیم R-1 در HVAC/R نیست؛ محصول عمومی‌تر است. |
| Danfoss AKS 32R | Refrigeration و A/C | 0.5–4.5 V Ratiometric با Supply حدود 5 V در Architecture مربوطه | طراحی مناسب Ratiometric A/D، مقاومت مکانیکی و سازگاری اعلام‌شده با refrigerants از جمله ammonia و CO₂ | سیستم‌هایی که Controller آن‌ها مستقیماً Ratiometric Sensor می‌خواهد | اگر PLC/Controller شما 4–20 mA می‌خواهد، این معماری لزوماً گزینه مستقیم نیست. |
| Danfoss AKS 3000 | A/C و Industrial/Commercial Refrigeration | 4–20 mA، piezoresistive | 316L، laser-welded construction، مناسب محیط سخت و کنترل low-pressure | Industrial refrigeration و پروژه‌هایی که 4–20 mA استاندارد ترجیح داده می‌شود | Danfoss خانواده را تا 60 bar معرفی می‌کند؛ Range دقیق هر Part Number باید جداگانه بررسی شود. |
| Copeland PT5N-30M | Refrigeration و Air Conditioning | 4–20 mA، 2-wire | Range مدل 30M برابر 0…30 bar؛ Fully Hermetic، M12 و طراحی مقاوم در برابر vibration/pulsation | Suction/Discharge Measurement، Compressor/Fan Control و Superheat Control | باید Cable Assembly، Range و Refrigerant Compatibility مدل دقیق بررسی شود. |
| Copeland PT5N-150D | High-pressure Refrigeration / CO₂ | 4–20 mA | Range تا 0…150 bar در این Variant و طراحی‌شده برای کاربردهای فشار بالاتر؛ Copeland آن را برای CO₂ نیز در خانواده PT5N قرار می‌دهد | Subcritical/Transcritical CO₂ و نقاط فشار بالا | یک مدل تخصصی High-Pressure است و جایگزین عمومی برای تمام نقاط سیستم نیست. |
| CAREL SPKTC | Refrigeration و Air Conditioning | 4–20 mA | Current output استاندارد و قابلیت استفاده در مدارهای تبرید؛ CAREL استفاده با ammonia را نیز ذکر می‌کند | سیستم‌های HVAC/R با Controllers مبتنی بر 4–20 mA | Range و Connection به Code انتخابی وابسته است و باید از Selection Guide همان کد کنترل شود. |
| CAREL SPKT*S0 | Commercial Refrigeration و A/C | 5 V Ratiometric | Fully sealed؛ CAREL می‌گوید می‌تواند در تماس مستقیم با لوله مدار و در دمای زیر Dew Point نصب شود، بدون نیاز به Capillary بین لوله و سنسور | OEM controls و سیستم‌هایی که Ratiometric Architecture و نصب مستقیم می‌خواهند | CAREL SPKT*S0 |
مقایسه مهندسی برندهای آمریکایی، اروپایی و ژاپنی Pressure Transmitter؛ کدام انتخاب برای پروژه مناسب‌تر است؟
| منطقه / برند | کشور / خاستگاه | خانواده شاخص مرتبط | تمرکز مهندسی اصلی | تناسب مستقیم با HVAC/R | قابلیت‌های برجسته | بهترین انتخاب برای | جمع‌بندی مهندسی |
|---|---|---|---|---|---|---|---|
| WIKA | آلمان / اروپا | R-1 | Pressure Measurement تخصصی Refrigeration و HVAC | بسیار بالا | Welded thin-film cell، Stainless Steel wetted parts، طراحی بدون Elastomer Process Seal، مقاومت در برابر مبرد و میعان | چیلر، Heat Pump، Compressor، Condenser، OEM Refrigeration | یکی از مستقیم‌ترین انتخاب‌ها برای پروژه حاضر |
| Danfoss | دانمارک / اروپا | AKS 32R / AKS 3000 | Refrigeration Controls و Pressure Measurement | بسیار بالا | Ratiometric و 4–20 mA، طراحی اختصاصی refrigeration، اکوسیستم قوی کنترل تبرید | Commercial/Industrial Refrigeration و Controller-Based HVAC | رقیب مستقیم و بسیار جدی WIKA R-1 |
| Copeland | آمریکا | PT5N | Refrigeration، Compressor و Climate Technologies | بسیار بالا | 4–20 mA، Fully welded stainless-steel cell، Response سریع، نسخه‌های مخصوص فشار بالا و مبردهای جدید | Refrigeration، Heat Pump و سیستم‌های مبتنی بر کمپرسور | از تخصصی‌ترین گزینه‌های آمریکایی در HVAC/R |
| Honeywell | SmartLine ST700 / STG700 | Process Instrumentation و Smart Pressure Measurement | متوسط تا پایین برای R-1 Application | HART، Foundation Fieldbus، Diagnostics، SIL، Accuracy بالا و Rangeability گسترده | نفت، گاز، پتروشیمی، Boiler، Process Plant | بسیار قدرتمند، اما اغلب بیش از نیاز یک HVAC/R Sensor ساده | |
| Yokogawa | ژاپن | EJA / EJX A / EJX S | High-End Process Measurement | پایین برای HVAC/R مستقیم؛ بسیار بالا برای Process | Accuracy تا ±0.025%، Stability تا 20 سال در EJX S، HART/Fieldbus/PROFINET، SIL و Advanced Diagnostics | پالایشگاه، پتروشیمی، نیروگاه و Critical Process | مهندسی بسیار پیشرفته؛ ولی رقیب مستقیم R-1 نیست |
| Azbil | PTG / GTX | Smart Process Pressure Measurement و Automation | متوسط تا پایین | Microprocessor-based measurement، Solid-State Sensor، مدل‌های Compact، Waterproof و Explosion-Proof | Utilities، Process، Manufacturing و Building Automation | گزینه ژاپنی قدرتمند برای Automation؛ کمتر تخصصی در Refrigeration Sensor | |
| Fuji Electric | FCX / FKG / FKP | Industrial & Process Pressure Measurement | پایین برای HVAC/R مستقیم | Micro-capacitance silicon sensor، HART، Foundation Fieldbus، Gauge/DP/Absolute measurement | Fuji Electric | ژاپن |
منابع علمی و تخصصی
- مبردهای جایگزین برای سیستم‌های تهویه مطبوع و هیت‌پمپ
- مدیریت مبرد در تجهیزات ثابت تبرید و تهویه مطبوع
- استانداردها و الزامات تجهیزات تبرید تجاری
- تحقیقات تخصصی درباره مبردهای پایدار برای سیستم‌های HVAC/R
- استانداردها و روش‌های آزمون سیستم‌های تهویه مطبوع و هیت‌پمپ
- ترانسمیتر فشار WIKA R-1 برای سیستم‌های تبرید و تهویه مطبوع
- ترانسمیتر فشار WIKA A-10 برای کاربردهای صنعتی عمومی
- ترانسمیتر فشار WIKA S-20 برای کاربردهای صنعتی سنگین
- ترانسمیتر فشار WIKA O-10 برای کاربردهای OEM
- ترانسمیتر فشار WIKA S-11 با دیافراگم فلاش
- اصول و فناوری‌های اندازه‌گیری فشار
- کالیبراسیون فشار و خلأ برای ترانسمیترهای فشار توسط NIST
