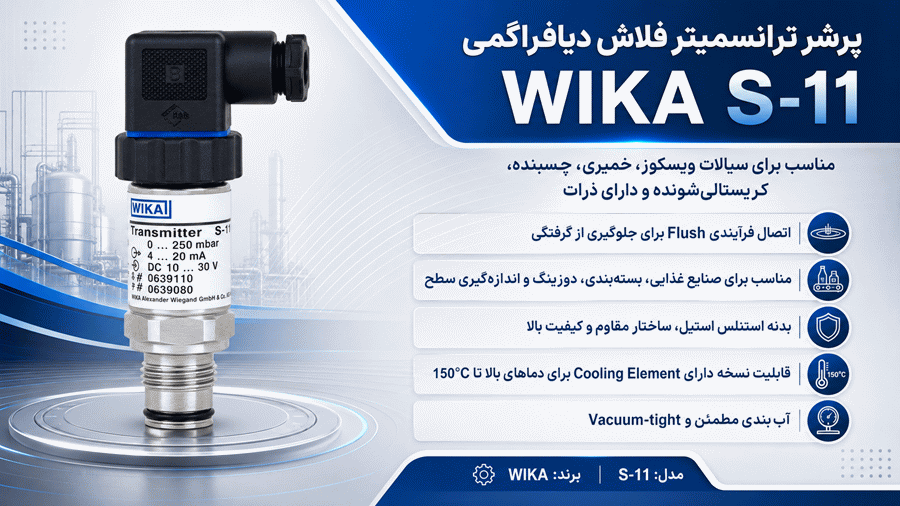

معرفی ترانسمیتر فشار S11 Wika

ترانسمیتر فشار مدل S-11 با دیافراگم فلاش به طور خاص برای اندازه گیری سیالات چسبنده،  انواع خمیر ، رزین و صنایع پزشکی و دارویی و غذایی که خطر آلودگی میکربی وجود دارد ، طراحی شده است.

دقت اندازه گیری بالا، طراحی مقاوم، عملکرد با کیفیت بالا و انعطاف پذیری بالای اتخاب ترانسمیتر فشار از ویژگی های اصلی مدل S-11 است.

تمام اتصالات دیافراگی پرشر ترانسمیتر S11  از استیل 316L ساخته شده است و از نوع دیفیوژن سیلیکون می باشد

برای دمای متوسط به ​​بالا تا 150 درجه سانتیگراد ترانسمیتر فشار S11 Wika به همراه کولینگ تاور ( عنصر خنک کننده یکپارچه ) نیز موجود است.

برای صنایع غذایی و آشامیدنی ، می توان سیال اندازه گیری داخلی ترانسمیتر را مطابق با FDA 21 CFR 178.3750 انتخاب نمود.

[jwp-video n="1"]
زمان

4 دقیقه

دانلود

دانلود S11

انواع مدل های ترانسمیترهای فشار S11 ویکا اصل آلمان ( Wika S11 Transmitter Models )

Wika S11 Transmitter Models

کاربردهای پرشر ترانسمیتر دیافراگمی S11

  • کاربرد های صنعتی
  • صنایع غذایی
  • صنایع آشامیدنی
  • سیالات چسبنده
  • صنایع لبنی
  • اندازه گیری سطح
  • صنایع بسته بندی
کاربردهای پرشر ترانسمیتر دیافراگمی S11
ویژگی های پرشر تراسمیتر S11

ویژگی های پرشر تراسمیتر S11

  • محدوده اندازه گیری فشار از -1 تا 600 بار.
  • دقت اندازه گیری 0.5٪
  • دارای خروجی 4 … 20 میلی آمپر
  • کانکشن پروسه : دیافراگم فلت ساز 1 و 1/2 به همراه اورینگ

مشخصات فنی ترانسمیتر فشار S11 wika

ترانسمیتر فشار S11 دیافراگمی برای کاربردهای عمومی
اطلاعات فنی طبق استاندارد دیتا شیت: PE 81.02
تغذیه برق: DC 10 (14) … 30 V
جنس بدنه: استنلس استیل (stainless steel)
سیگنال خروجی: 4 … 20 میلی آمپر ، دو سیمه
اتصال کانکشن پروسه: G 1/2 B, دیافراگمی با اورینگ
جنس قطعات:استنلس استیل با اورینگ و NBR
دقت اندازه گیری: 0.5% اسپن
نوع کانکشن برق: 4-pin L-plug DIN EN 175301-803, IP65
محدوده دمای کارکرد: -30 … +100 °C (-22 … +212 °F)
اتصال کانکشن پین ها: UB=1, 0V=2
مشخصات فنی ترانسمیتر فشار S11 wika

S11 Wika Details

S11 Pressure transmitter for general applications
with flush diaphragm
Specifications according to data sheet: PE 81.02
Power supply: DC 10 (14) … 30 V
Case: stainless steel
Output signal: 4 … 20 mA, 2-wire
Process connection: G 1/2 B, flush diaphragm with O-ring
Wetted parts: stainless steel and O-ring from NBR
Accuracy: 0.5% of span
Electrical connection: 4-pin L-plug DIN EN 175301-803, IP65
Permissible medium temperature: -30 … +100 °C (-22 … +212 °F)
Power supply: 10…30 V DC
pin assignment el. connection: UB=1, 0V=2
Import documentation CIS-States: without

دانلود کاتالوگ محصول

لیست موجودی Diaphragm Pressure Transmitter S11

[table id=2 /]

اطلاعات جامع در خصوص ترانسمیتر فشار S11

رنج اندازه گیری ترانسمیتر فشار S11

رنج اندازه گیری S11
رنج اندازه گیری S11
رنج اندازه گیری S11

سیگنال خروجی S11

سیگنال خروجی S11
سیگنال خروجی S11
سیگنال خروجی S11

دقت اندازه گیری S11

دقت اندازه گیری S11
دقت اندازه گیری S11
دقت اندازه گیری S11

محدوده مجاز دما برای عملکرد S11

محدوده مجاز دما برای عملکرد S11
محدوده مجاز دما برای عملکرد S11
محدوده مجاز دما برای عملکرد S11

کنکتور برق S11

کنکتور برق S11
کنکتور برق S11
کنکتور برق S11

اتصال کانکشن پروسه S11

اتصال کانکشن پروسه S11
اتصال کانکشن پروسه S11
اتصال کانکشن پروسه S11

تاییدیه های جهانی S11

تاییدیه های جهانی S11
تاییدیه های جهانی S11
تاییدیه های جهانی S11

ابعاد و اندازه های S11

ابعاد و اندازه های S11
ابعاد و اندازه های S11
ابعاد و اندازه های S11

آب بندی و اتصال اورینگ S11

آب بندی و اتصال اورینگ S11
آب بندی و اتصال اورینگ S11
آب بندی و اتصال اورینگ S11
